支持輸入信號頻率范圍：0.5MHz~30MHz、40MHz~75MHz、80MHz~110MHz；
頻率穩定度：＜2E-14/s（典型值：1.4E-14/s）；
多通道：4通道（3路待測通道，1路參考通道）；
多路被測信號之間，參考信號之間均無需同頻；
最小取樣間隔：1ms~1000s（可設置）；
配套上位機，測量結果實時顯示并存儲；
穩定度測試支持上位機離線功能；
每個測量通道獨立控制，通道之間開關互不影響；
上位機支持255臺以上的設備統一管理，每臺設備的最大測量通道數19路；
每個通道可隨意配置通道名稱，方便用戶管理和數據分析；
產品特性 | 規格名稱 | 指標參數 | 備注 |
STT-PC系列型號產品特性 | |||

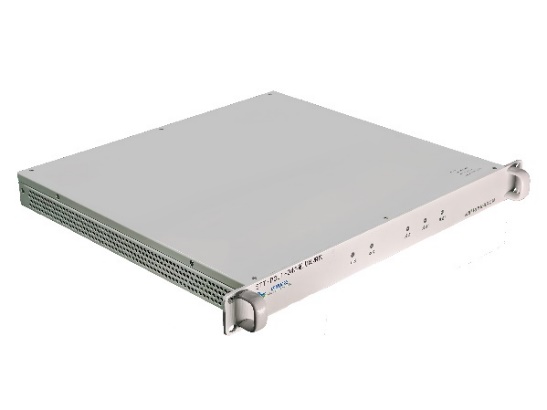

多通道比相儀（4通道） | 輸入通道數 | 4 | |

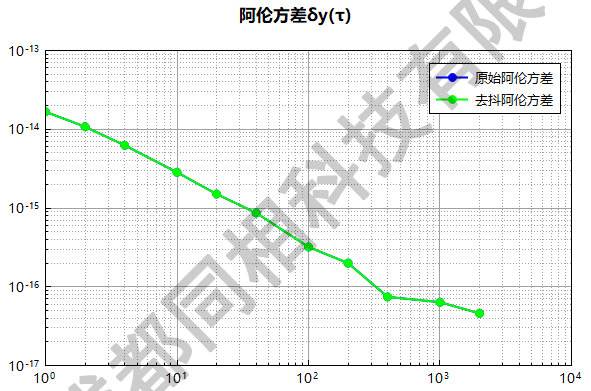

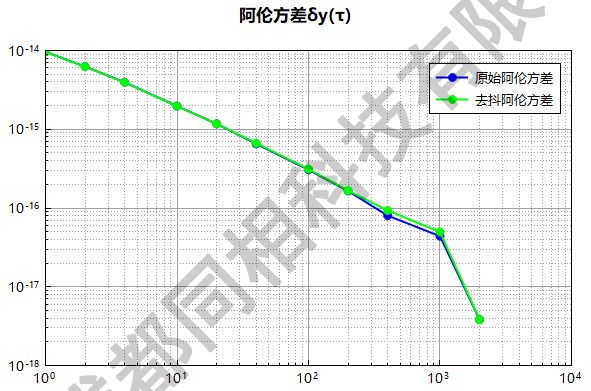

穩定度 （10MHz） (25℃±1℃) (取樣時間1s) | ≤3.0E-14@1s 典型值：≤1.8E-14@1s ≤4.0E-15@10s 典型值：≤3.2E-15@10s ≤8.0E-16@100s 典型值：≤5.0E-16@100s ≤3.0E-16@1000s 典型值：≤2.0E-16@1000s | 產品規格書下載： | |

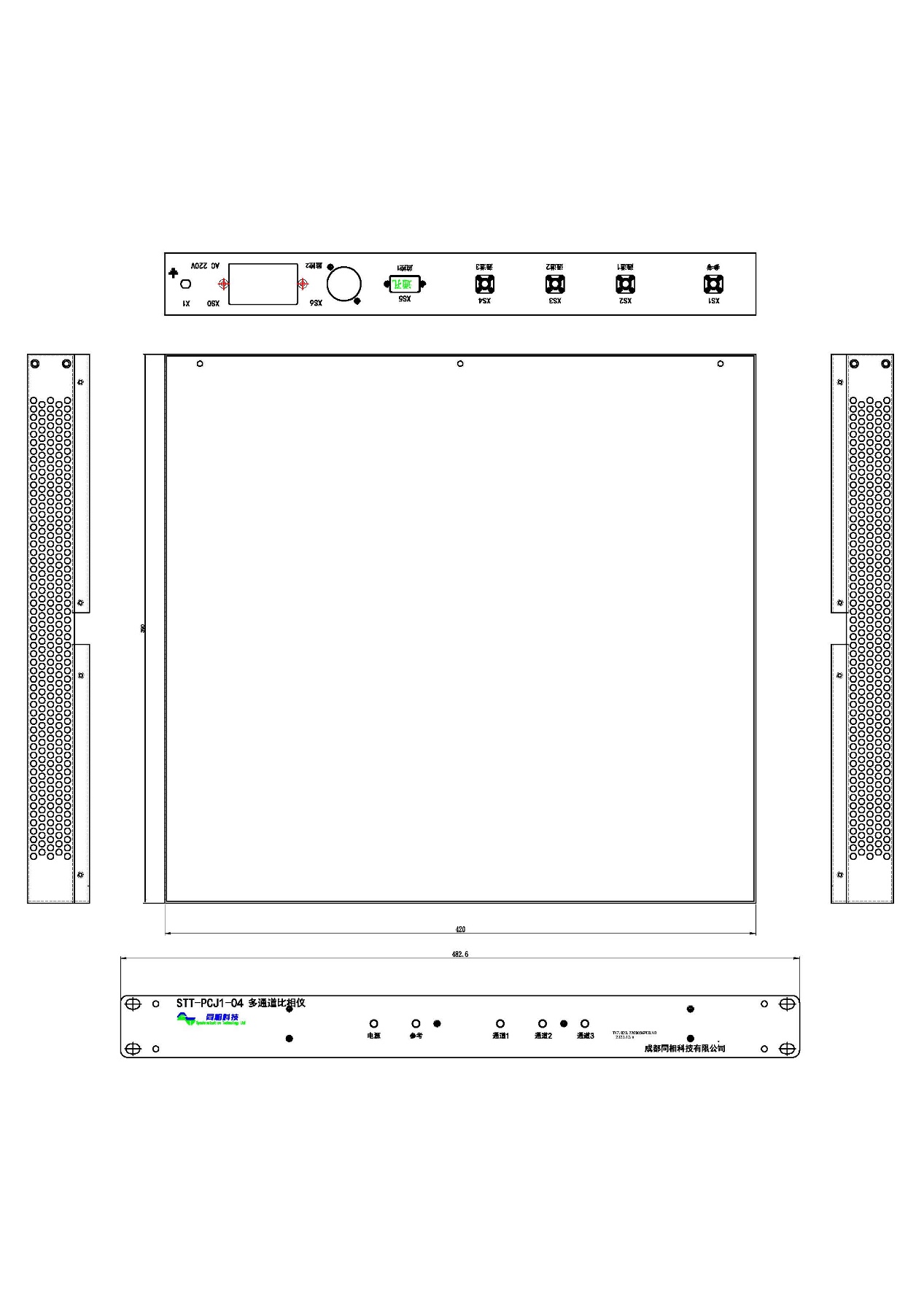

19英寸機箱 | 寬度*高度*深度 420mm*44mm*390mm | ||
功耗 | ≤50W | ||

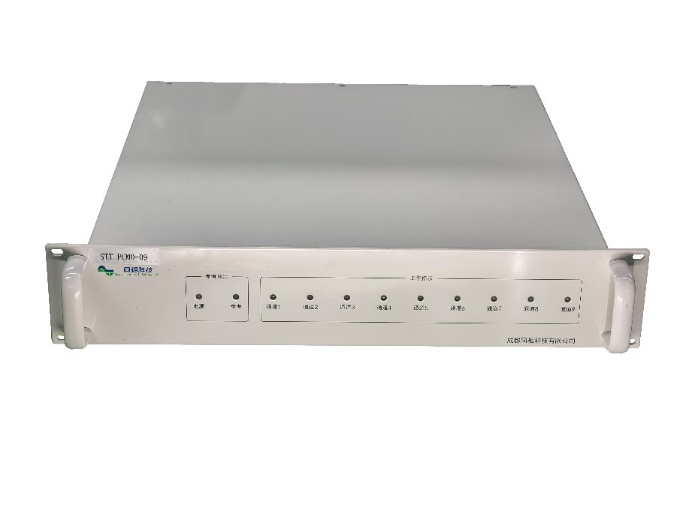

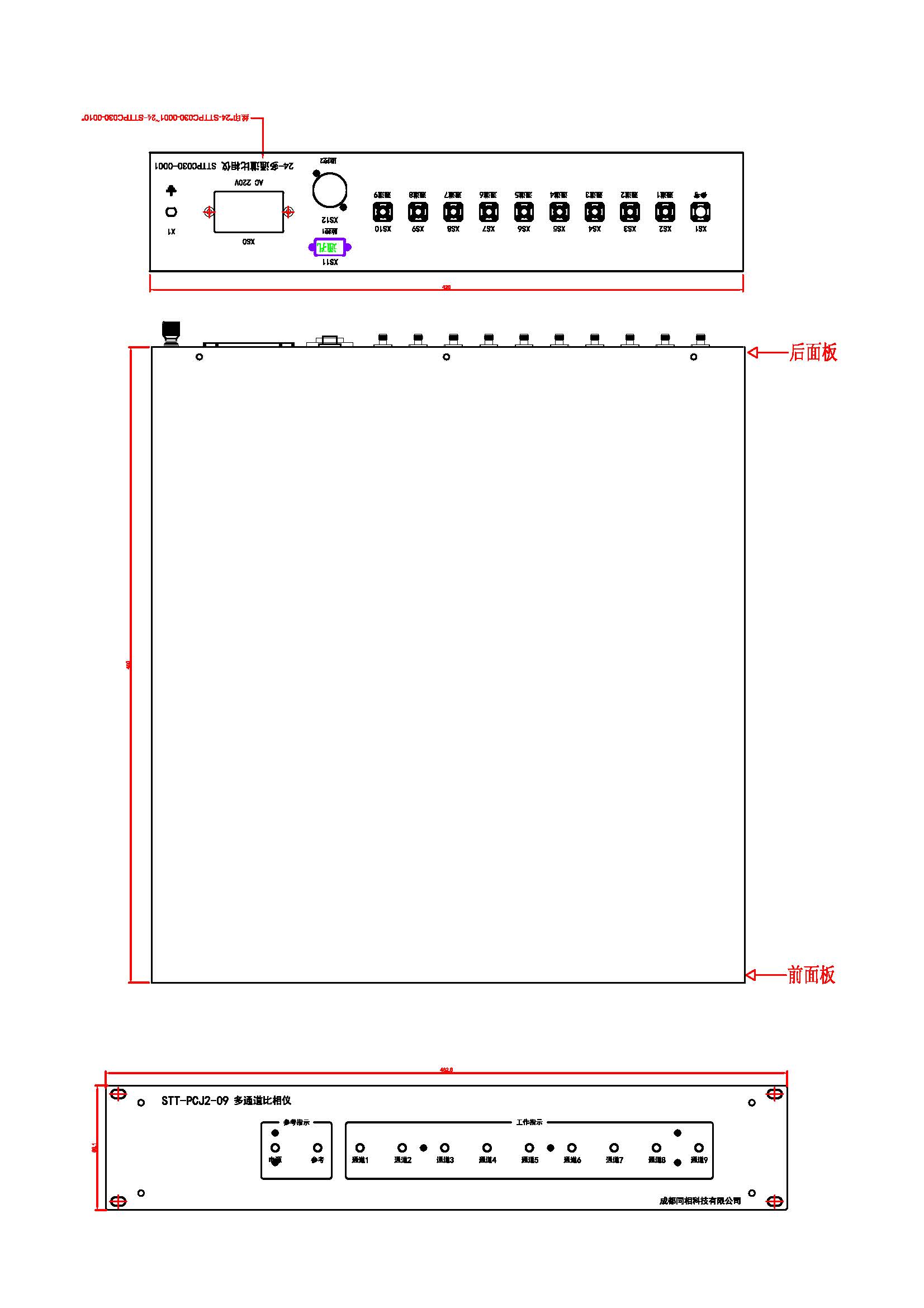

多通道比相儀（9通道） | 輸入通道數 | 9 | 產品規格書下載： |
穩定度 （10MHz） (25℃±1℃) (取樣時間1s) | ≤3.0E-14@1s 典型值：≤1.8E-14@1s ≤4.0E-15@10s 典型值：≤3.2E-15@10s ≤8.0E-16@100s 典型值：≤5.0E-16@100s ≤3.0E-16@1000s 典型值：≤2.0E-16@1000s | ||
19英寸機箱 | 寬度*高度*深度 420mm*88mm*450mm | ||
功耗 | ≤80W | ||

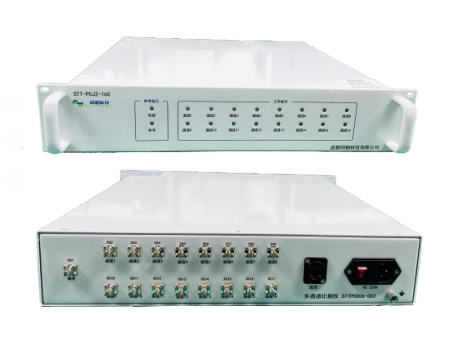

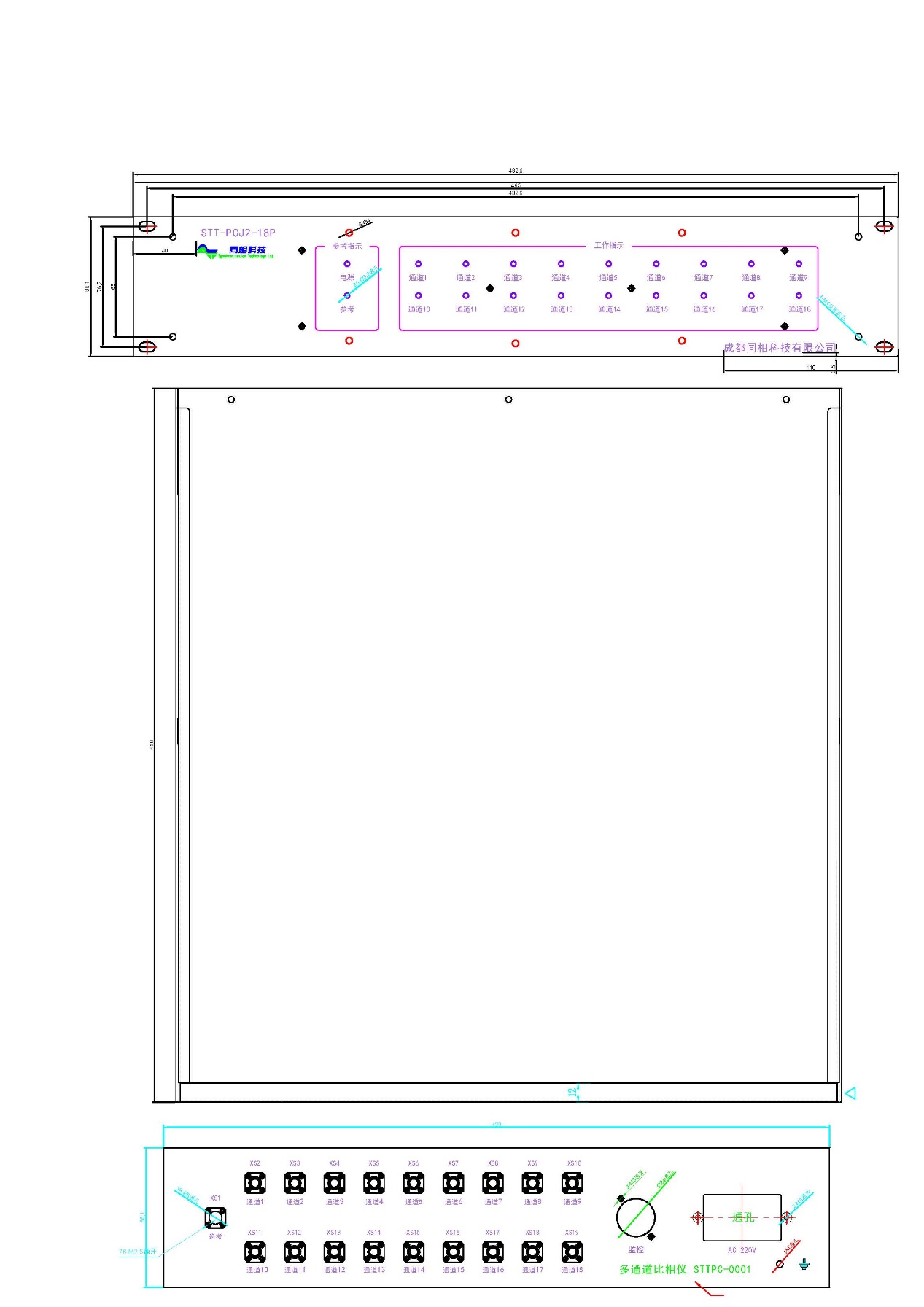

多通道比相儀（18通道） | 輸入通道數 | 18 | 產品規格書下載： |
穩定度（10MHz） (25℃±1℃)(取樣時間1s) | ≤3.0E-14@1s 典型值：≤1.8E-14@1s ≤4.0E-15@10s 典型值：≤3.2E-15@10s ≤8.0E-16@100s 典型值：≤5.0E-16@100s ≤3.0E-16@1000s 典型值：≤2.0E-16@1000s | ||
19英寸機箱 | 寬度*高度*深度 420mm*88mm*450mm | ||
功耗 | ≤80W | ||
STT-PC系列產品通用特性 | |||
參考輸入 | 輸入頻率 | 0.5MHz~30MHz 40MHz~75MHz 80MHz~110MHz | |
輸入通道數 | 1 | ||
輸入功率 | 3dBm~15dBm | 0dBm~17dBm可正常工作 | |
輸入信號阻抗 | 50歐姆 | ||
輸入信號波形 | 連續正弦波/方波均支持 | ||
測量輸入 | 輸入頻率 | 0.5MHz~30MHz 40MHz~75MHz 80MHz~110MHz | |
輸入功率 | 3dBm~15dBm | 0dBm~17dBm可正常工作 | |
輸入信號阻抗 | 50歐姆 | ||
輸入信號波型 | 連續正弦波/方波均支持 | ||
接口 | 通信接口 | RJ45（通信網口） | DB9僅用于上報IP地址 |
DB9（調試串口） | |||
信號輸入 | SMA-K | ||
環境溫度 | 工作溫度 | -20℃→+50℃ | |
儲存溫度 | -55℃→+85℃ | ||
電源 | 供電電壓 | AC220V±10% | |
接口方式 | 3口國標品字公頭 | ||
其他 | 測量軟件 | 提供配套測量軟件 | |
