精準時間的利器：銣原子鐘 引言
在時頻的浩瀚戰場中，銣原子鐘猶如一把無堅不摧的神秘武器，精準同步著每一個時間節點，主宰著時間的脈搏。
銣原子鐘，這一強大的利器，以其超高的精度和穩定性，在眾多關鍵領域展現出無與倫比的威力。在航天航空領域，它是精密導航的“心臟”，為飛行器提供精準的時間信號，確保位置的準確性和飛行的安全性。在通信領域，它是一把鋒利的寶劍，斬斷時間誤差的亂麻，保障信息的高效傳輸，讓數據傳遞得毫無偏差。在科學研究中，銣原子鐘更是一位可靠的戰友，為精密實驗提供穩定的時間基準，助力科學家們揭開宇宙的奧秘。
無論是在廣袤的太空探索，還是在復雜的通信網絡中，亦或是在高深的科學研究前沿，銣原子鐘都以其卓越的綜合性能，成為時頻領域的中流砥柱。它就像一位沉默的守護者，時刻準備著為時間的準確性而戰，為各個領域的發展提供堅實的保障。選擇銣原子鐘，就是選擇了精準與可靠，讓我們在時間的戰場上無往不勝。
銣原子鐘的發展史
銣原子鐘的發展歷經多個重要階段：20 世紀 50 年代是理論奠基階段。1950 年，法國物理學家阿爾弗雷德?卡斯特勒發明光抽運技術，實現原子特定超精細能級的集居，為銣原子鐘精確計時提供關鍵方法。隨后，1953 年美國的羅伯特?H?迪克發現氣泡內原子與惰性氣體碰撞可降低超精細譜線展寬，提高原子譜線精度；1957 年德國-美國的漢斯?格奧爾格?德默爾特用光吸收法探測原子超精細躍遷信號，提升信號探測靈敏度；1958 年美國的 P.L. 本德等發明同位素濾光技術，改善光抽運選態效果，提高銣原子鐘性能。20 世紀 60 年代進入早期產品出現階段，美國誕生最早的銣鐘產品，標志著從理論走向?qū)嶋H應用，但性能、穩定性不足，且體積大，主要用于科研和軍事領域。20 世紀 70 年代 - 80 年代是改進與發展階段?？茖W家不斷改進銣原子鐘的部件和技術，如優化微波腔設計、提高抽運光源穩定性等，關鍵指標逐步提升。同時，應用領域從科研和軍事向民用拓展，在電信、電力、金融等行業成為重要時間基準設備。20 世紀 90 年代至今為快速發展階段。衛星導航系統的需求推動星載銣原子鐘快速發展，各國投入資源研發。我國中科院武漢物理與數學研究所的梅剛?cè)A團隊研制出了國際領先的星載銣原子鐘，其秒穩定度進入到-14量級。同時，微加工和電子技術促使銣原子鐘朝著小型化、高性能化和多應用方向發展，出現了像成都同相科技有限公司的超高穩銣原子鐘，超薄銣原子鐘，微型銣原子鐘和微波寬頻段自由輸出的銣原子鐘產品?？蒲腥藛T還在不斷探索新技術，從多方面優化銣原子鐘的設計和制造工藝。總之，銣原子鐘在性能、應用和技術創新等方面不斷取得突破，未來發展前景廣闊。
銣原子鐘的原理
在銣原子鐘中，銣原子的躍遷頻率穩定性是保證其精度的核心“秘密”。它通過一系列精細的物理過程來實現從原子能級躍遷到微波頻率的穩定輸出。
銣原子鐘利用銣-87（
87Rb）同位素的電子躍遷頻率作為標準。這一頻率基于銣-87的超精細結構躍遷，即銣原子基態的兩個超精細能級（F=1 和 F=2 能級）之間的躍遷。該躍遷頻率約為 6,834,682,610 Hz。這一頻率極其穩定，受外部環境影響較小，因而適合作為時間基準。超精細結構是由原子的電子和原子核自旋相互作用引起的。銣原子的電子自旋和核自旋在不同方向上相互耦合，使得基態能級分裂為多個超精細能級?；诹孔恿W原理，這些分裂能級的躍遷頻率具有高度的穩定性和可重復性，為時間測量提供了可靠的基準。
銣原子鐘使用 光泵浦技術 來將銣原子激發至某個特定的狀態。銣原子鐘中通常使用一個無極銣燈作為光泵浦光源。在高頻振蕩場中銣原子被電離激發，發出特定波長的光，這個波長與銣-87的特定躍遷相對應。光泵浦燈發出的光通過濾光片或濾光泡，選擇出與銣原子特定躍遷能級相匹配的波長（大約 795 nm），以激發銣原子的最外層電子躍遷。當光照射到銣原子時，銣原子的電子從基態躍遷到激發態。該激發態對應于特定的自旋取向，使大多數銣原子躍遷至一個特定的超精細能級，從而達到“極化”狀態。這種光泵浦激發使得銣原子處于較高的能態（即“被泵浦”狀態），為接下來的微波激發做準備。
銣原子鐘中使用微波腔產生一個與銣原子超精細結構躍遷頻率一致的微波場。這個過程稱為 微波共振激發，微波腔通常是一個環形諧振腔，用于產生頻率約為6.834682610 GHz的微波場，以對應于銣-87的超精細躍遷頻率。微波場使銣原子從光泵浦狀態中的高能級躍遷回低能級。根據量子力學的選擇定則，當微波場的頻率與銣原子的超精細躍遷頻率匹配時，銣原子吸收微波能量并發生躍遷。這一躍遷會引發電子自旋的反轉，導致銣原子從極化狀態返回初始的基態。由于躍遷是通過特定頻率的微波驅動的，這種共振現象會產生一個高檢測信號，可以用于微波頻率的精確鎖定。
微波共振的效果通過 光電探測 系統檢測，并提供反饋以控制微波頻率的穩定性。在微波場驅動下躍遷回基態的銣原子會再次吸收泵浦光，隨后發射出新的光信號。這個光信號的強度被光電探測器測量，產生一個與微波場共振頻率相關的輸出信號。當探測到光信號的強度發生變化時，反饋電路系統將調整微波源的頻率，確保微波場的頻率始終匹配銣原子的躍遷頻率。通過不斷調整，使得微波場與銣原子的超精細躍遷頻率保持鎖定，以提供一個穩定的頻率輸出。
經過光泵浦、微波共振激發和反饋控制，銣原子鐘可以輸出一個極為穩定的微波頻率信號。這個信號可以通過電子控制系統轉化為標準的時間頻率信號，提供精確的時間基準。銣原子鐘的穩定性和準確性通?？梢赃_到每月漂移在一毫秒量級以內，適用于通信、導航等高精度領域。
物理原理確保了銣原子鐘的頻率輸出不會輕易受到溫度、壓力等環境因素的干擾，使得銣原子鐘具有極高的時間測量精度和穩定性。
成都同相的銣原子鐘物理結構示意圖
成都同相科技有限公司潛心研究銣原子鐘的物理特性，在頻率穩定度和天漂移等重點指標有重大突破，并完成了STM-RB-N型銣原子鐘，STM-RB-H超高性能銣原子鐘，STM-RB-S超薄銣原子鐘，STM-RB-M微型銣原子鐘和STW-FS725通用型銣原子頻標的產品開發。從頻率穩定度，天漂移，頻譜范圍，尺寸功耗等多個維度達到行業領先水平，滿足不同領域的應用需求。STM-RB-H型超高性能銣原子鐘頻率穩定度最優可達8E-15/day,天漂移達≤5E-14/day, STM-RB-M微型銣原子鐘尺寸達到50mm×50mm×19mm，重量僅為110g。為解決用戶對多路不同信號的需求，STW-FS725通用型銣原子頻標不僅具備低相噪的5MHz,10MHz信號,還支持超低相噪的100MHz-1GHz頻率輸出。

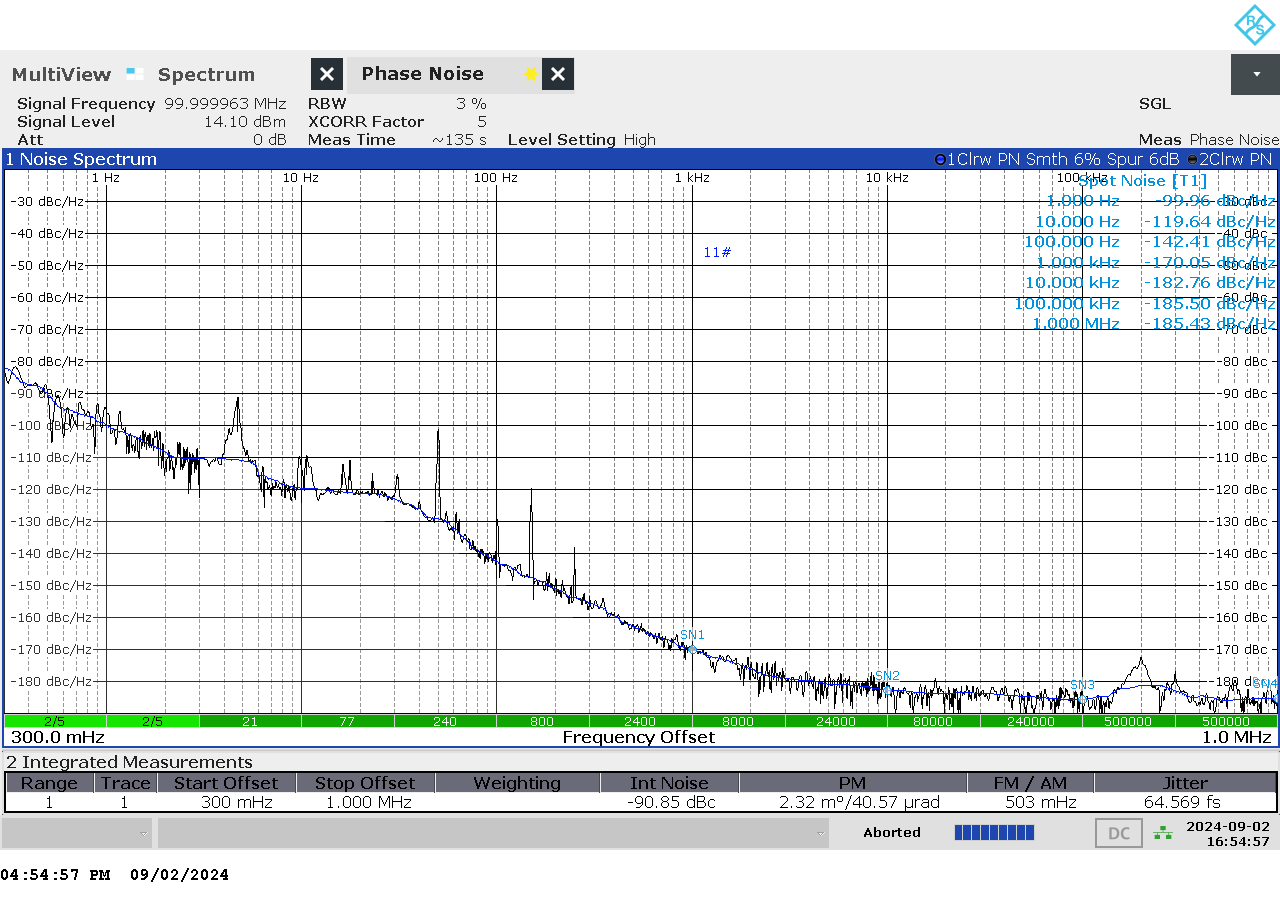

上圖為成都同相STW-FS725輸出100MHz信號的相位噪聲曲線
成都同相的銣原子鐘內還配備了高性能的數字信號處理器，能夠?qū)r鐘信號進行精確的捕捉和處理。通過低相噪頻率綜合，進一步減小了微波電路噪聲對頻率穩定度的影響。內置的自主智能馴服算法，可自由匹配外部參考PPS的抖動性能，實現時間同步、頻率馴服與駕馭；通過不斷探索銣原子鐘的頻率漂移機制，利用長期馴服數據進行自主學習，開發出了高精度的主動頻率漂移補償技術。這使得我們的原子鐘即使在沒有外部馴服的情況下，也能保持較低的漂移率，提高了自主守時能力。
成都同相銣原子鐘系列產品
成都同相超高性能銣鐘16天運行原始數據（未啟用頻漂補償）
我們不僅在技術上不斷突破創新，還擁有強大的產品批產能力。我們的生產線采用自動化制造技術，確保了每一臺銣原子鐘都能滿足高質量標準的要求。
通過對生產流程的精心設計和供應鏈管理，成都同相確保產品效能高度一致。從原材料的采購到最終產品的測試和校準，每一個環節都嚴格把控，產品出廠前還會對頻率穩定性、準確度和環境適應性等關鍵特性全面評估，測試。
我們理解不同客戶有不同的需求。因此，我們提供有針對性的定制化服務，以滿足您的特殊要求。無論是在尺寸、功耗還是性能上，我們都能提供量身定制的解決方案。
成都同相始終致力于將最尖端的時頻技術帶入市場，同時確保我們的生產能力能夠滿足客戶的需求。我們相信，通過與客戶的共同努力，銣原子鐘將成為推動科技進步和社會發展的關鍵力量。
